INSTALACION DE LA MEMORIA RAM

Se pueden instalar uno o mas módulos de memoria. El procedimiento de instalación es el mismo para todos. Para la instalación de un modulo de memoria se separan hasta el tope las dos pestañas que hay en los extremos del zócalo. A continuación, se presenta el modulo de memoria en el zócalo. Cuando se haya comprobado que encaja perfectamente, se presiona con firmeza el modulo.








SUSTITUCION DE LA MEMORIA RAM
Nunca hay que extraer los módulos de memoria con el equipo en funcionamiento. Para sustituirlos, simplemente se tira de las dos pestañas hacia afuera.

INSTALACION Y SUSTITUCION DEL MICROPROCESADOR

El primer paso de la instalación es abrir el socket de la placa base, se saca el micropocesador de la carcasa y se orienta con el socket. Se presenta encima del socket y se hace muy ligeramente un poco de juego hasta que el microprocesador esta asentado sobre el socket. Cuando el microprocesador este colocado correctamente se baja la palanca y se la devuelve a su posición final. El microprocesador debe quedar correctamente introducido, sin inclinaciones ni holguras

SUSTITUCION DEL MICROPROCESADOR

Para sustituir el microprocesador es necesario desmontar el sistema de refrigeracion que se coloce sobre el.

INSTALACION Y SUSTITUCION DE LA PLACA BASE

INSTALACION DE LA PLACA BASE

Por regla general, junto con la placa se suministran ademas: tornillos para su fijación a la caja, placa troquelada adaptada al modelo de la placa, algunos cables para conectar unidades internas etc... Para fijar la placa a la caja hay que empezar por colocar los tornillos de base en los orificios que se correspondan con el factor de la placa. Se sustituye la placa troquelada de la caja por la que se adjunta con la placa base.

INSTALACION DEL CABLEADO DE LA PLACA BASE

Hay diferentes modelos de la placa base con su propio surtido de conectores internos. Despues de instalar la placa en la caja hay que conectar todo el cableado. La parte mas importante con los conectores del panel frontal.

SUSTITUCION DE LA PLACA BASE

Hay que desconectar todos los componentes que estan fijados en ella y desconectar todo su cableado. El orden de desmontaje es el inverso al de montaje.

INSTALACION DEL SISTEMA DE REFIGERACION

El sistema de refrigeración de un equipo debe plantearse teniendo presentes dos premisas:

--El aire caliente tiende a subir y el frió a bajar, por lo que hay que colocar en la parte inferior los que introducen aire y en la superior, los que extraen

--compensar los flujos de aire frió y caliente




Cuando coloquemos ventiladores en las paredes de la caja se intentara seguir siempre lo siguiente:

--Evitar la ubicación de ventiladores extractores de aire en la parte delantera de la caja

--Procurar colocar los ventiladores extractores en la parte superior y los inyectores en la inferior

--No enfrentar los ventiladores de las paredes de la caja con los que hay o pudiera haber en el interior de la misma

--Colocar solo los ventiladores que se necesiten.





SUSTITUCION DEL SISTEMA DE REFRIGERACION
Se hará con el equipo desconectado de la corriente. Primero se quitara su conexión de corriente y, por ultimo, se destornillaran las fijaciones.

PREPARACION DE LA CAJA

Lo primero que hay que tener en cuenta es todo lo que incluye. Nosotros vamos a suponer que la caja esta completamente vacía, independientemente del material que nos adjunte

INSTALACION DE LA FUENTE DE ALIMENTACION

La primera accion sobre la caja es la instalacion de la fuente de alimentacion. Es muy importante que sea compatible con la caja. La fuente siempre debe colocarse sin estar conectada a la corriente.

SUSTICION DE LA FUENTE DE ALIMENTACION

El primer paso es desconectar el equipo de corriente eléctrica. El procedimiento de desmontaje es inverso

UNIDADES FLASH

Es un dispositivo utilizado para leer y escribir en unas memorias especiales llamadas memorias flash, las cuales suelen presentarse en forma de tarjetas.




















CONEXION AL EQUIPO
Van conectadas al equipo mediante cableado interno o por puerto USB.




PENDRIVE
Tambien conocido por memoria USB o lapiz de memoria, es el dispositivo de almacenamiento externo mas utilizado.







TARJETAS DE MEMORIA
Se utilizan mucho en aparatos digitales. Para leer y escribir informacion necesitan una ranura especial, ya que existe una gama bastante amplia de tarjestas de memoria, generalmente incompatibles entre si

LECTOR/GRABADOR OPTICO

Es un dispositivo utilizado para leer y escribir sobre un soporte optico. Los soportes opticos, de antiguo a moderno son:

--CD

--DVD

--BluRay

CONEXION AL EQUIPO

Al igual que los discos duros, pueden ser internos y externos. De hecho, utilizan las mismas conexiones.

CARACTERISTICAS FISICAS

Consta en su interior de una lente láser colocada en un cabezal móvil. Estas unidades necesitan alimentación eléctrica, igual que los discos duros.

DISQUETERA

Es un dispositivo empleado para leer y escribir sobre un soporte especial llamado disco flexible o disquete.

CONEXION AL EQUIPO

Se conecta al equipo con un conector IDE de 34 pines.

CARACTERISTICAS DE UNA DISQUETERA

La disquetera tiene un tamaño universal de 2,5", al igual que sucede con el disco duro, la disquetera necesita suministro eléctrico.

CARACTERISTICAS DE UN DISQUETE

Es el soporte que se utiliza con la disquetera con la disquetera para leer y almacenar datos. Es de plástico flexible y en su interior hay una lamina de un material llamado mylar que es magnetizable.

DISCO DURO EN UN EQUIPO DE SOBREMESA, PORTATIL Y DEMAS

SOBREMESA

La conexión es variable, aunque suele ser SATA. La capacidad de los discos duros para sobremesa ya es  del orden del terabyte. Los discos necesitan tener alimentación eléctrica.

PORTATIL

Es mucho mas pequeño y la capacidad de estos discos es mucho menor que las de sobremesa, pero tambien los hay de 3 TB.

DISCO DURO EXTERNO

Los hay de 3,5" y de 2,5"; IDE y SATA. Los discos duros externos de 3,5" necesitan suministro eléctrico para funcionar, pero los de 2,5", por regla general, no

HOT PLUG

Se denomina asi a los discos duros que tienen la capacidad de ser conectados al equipo una vez que este esta encendido.



DISCO DURO

Es un dispositivo de almacenamiento utilizado para guardar y obtener la información.

CONEXION AL EQUIPO

Las principales conexiones de un disco duro son:

--IDE de 40 pines: para discos duros estándar

--IDE de 44 pines: para discos duros de portátil

--SATA: para cualquier disco duro

--SCSI: para discos duros de gran capacidad

CARACTERISTICAS BASICAS DE UN DISCO DURO

Hay una serie de  características que hay que tener en cuenta a la hora de elegir un disco duro:

Formato, conexión, capacidad total de almacenamiento, costo por bit del dispositivo, memoria cache, velocidad de rotación, ruido, alimentación y resistencia a los impactos.

PUNTO DE ACCESO

Es un periférico de comunicaciones cuyo fin es dar acceso a otros equipos a la red a través de el.

CONEXION AL EQUIPO

La conexión es inalambrica(WiFi)

CARACTERISTICAS FISICAS DE UN PUNTO DE ACCESO

El punto de acceso tiene la apariencia de un router SoHo. También tiene, como mínimo, un puerto RJ-45 para el enlace físico.

ROUTER

Es un periférico de comunicaciones empleando para enlazar diferentes redes entre si

CONEXION AL EQUIPO

El router se conecta por puerto RJ-45

DIFERENCIA ENTRE ROUTER ADSL Y MODEM USB

Las finalidades del módem y el router son distintas:

--El modem USB solo puede estar conectado a un equipo; el router admite tener conectados varios equipos simultáneamente.

--El módem no tiene capacidad para enlazar ni gestionar redes, el router si.

--Un router proporciona mas seguridad a la red puesto que se pueden configurar y filtrar puertos, algo que con un módem  USB no es posible hacer

SWITCH

Es un periférico de comunicaciones utilizado para enlazar varios equipos entre si.



CONEXION DEL EQUIPO
La forma habitual de conexión de un switch al equipo es a través de un puerto RJ-45.






CARACTERISTICAS FISICAS DE UN SWITCH
El switch se distingue por el numero de bocas que posee, que suele coincidir con el numero máximo de equipos que es capaz de enlazar. Este numero siempre ha de ser multiplo de 4, y existen switches de 8 bocas, 16 bocas, 32 bocas etc..







DIFERENCIA ENTRE SWITCH Y HUB
Se diferencia básicamente por su funcionamiento. El hub conecta todos los equipos de una misma red repitiendo la información, y el switch es capaz de conocer a todos los equipos que tiene conectados de forma que solo envía la información al equipo destinatario

PERIFERICO DE COMUNICACION

MODEM

Es un periferico de comunicaciones utilizado para conectar el equipo a internet a traves de la linea telefonica basica.

CONEXION AL EQUIPO

Si es interno o externo, el modem tiene diferentes conexiones:

Interno:Se conecta a un slot del equipo

Externo:utiliza el conector de serie RS-232 o USB si el modem es ADSL

MODEM USB

Con la aparicion de la tecnologia UMTS se popularizo el uso de internet en movil a traves de estos modems que se conectan directamente al equipo mediante la conexion USB

LOS ALTAVOCES

Son un periférico de salida cuyo fin es reproducir sonido desde el ordenador




CONEXION AL EQUIPO
Se conectan al equipo mediante varios tipos de conectores: JACK, RCA y bluetooth y wifi




SISTEMA DE SONIDO ENVOLVENTE
Se utilizan en varios canales de audio para generar efectos envolventes. Las variaciones mas comunes del sistema 5.1 son las siguientes:
Sistemas1.0 y 2.0

Sistemas2.1

Sistema3.1

Sistema6.1

Sistemas7.1

Sistema7.2

Sistema9.1

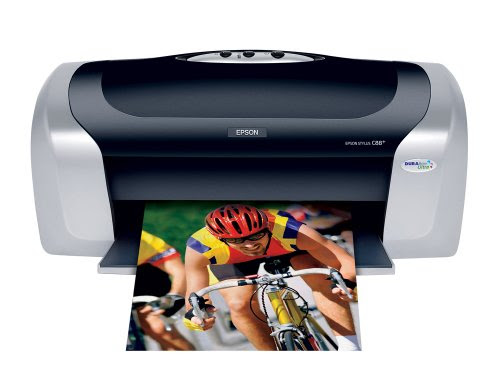

IMPRESORA

La impresora de salida empleado para mostrar informacion en formato impreso.

CONEXION AL EQUIPO

-La impresora se conecta al equipo mediante los siguientes puertos:puerto paralelo (LPT), el mas antiguo

-USB, sobre todo para impresoras a nivel de usuario

-Ethternet(RJ-45)

-Bluetooth o WiFi

TIPOS DE IMPRESORA

INKJET--Esta impresora consiste en un sistema de cabezales sobre los que se acoplan los cartuchos de tinta al papel.

LASERJET--En esta impresora, en lugar de tinta se emplea un polvo especial llamado tóner, que se puede cargar electrosticamente y funciona con un rayo laser.

IMPRESORA MATRICIAL--Este modelo es bastante antiguo, pero se sigue utilizando en teletipos, sistemas de medición, informes de datos y, en general, lugares donde se precisa un sistema de impresión desatendido

DYE-SUB--Constan de una cinta con tramos entintados de diferentes colores. En este caso una resistencia entra en contacto con la cinta y provoca la sublimación de la tinta, que acaba impregnando la superficie de impresión

IMPRESORA TERMICA-- La impresora térmica es un cabezal compuesto por resistencias que calientan un papel especial, sensible al calor

MONITOR

Es un periférico de salida cuyo cometido es mostrar la información.

CONEXION AL EQUIPO
El monitor tiene una gran variedad de conexiones. Las mas importantes son estas:

VGA, RCA Y S-video para la señal de video analogica
DVI Y HDMI para la señal de video digital


CARACTERISTICAS DE UN MONITOR
El tamaño, la resolución , el formato, el dot-pich, el angulo de visión y la frecuencia del refresco







TIPOS DE MONITOR


MONITOR CRT-- Tienen el mismo fundamento que los televisores clasicos: su componente principal es un tubo de rayos catodicos























MONITOR LCD-- Esta clase de monitores llevan un sistema formado por dos capas de cristales polarizados y entre ellas un material especial llamado cristal liquido. Sus inconvenientes son que suelen tener problemas para mostar colores muy parecidos.



























MONITOR TFT--Es una evolucion del LCD en el que los emisores de luz se han sustituido por transistores TFT, muchos mas precisos




























MONITOR LED--Es el modelo mas extendido y el mas reciente en la actualidad. Sustituye los transistores por diodos LED, mejorando notablemente la calidad de color y reduciendo el consumo electrico

WEBCAM

Es un periférico de entrada que se usa para capturar imagen y vídeo

CONEXION AL EQUIPO

Se conecta mediante puerto USB y las netcam mediante puerto Ethernet o través de bluetooth o wifi.

CARACTERISTICAS FISICAS DE UNA WEBCAM

Las mas simples constan de una lente plástica y un sensor de imagen integrado en la circuteria de la cámara

ESCANER

Se utiliza para convertir información en formato impreso, en formato digital.

RESOLUCION

La resolución nos indica cuanto detalle se nos va a mostrar en una imagen.

El pixel es la unidad mínima de imagen digital, cuanto mas pixeles tenga una imagen, mas detalle tendrá

RATON

Es un periférico de entrada que se emplea para mover el cursor.

RATON EN UN EQUIPO PORTATIL.

Touchpad: consiste en una superficie táctil que es capaz de reconocer el movimiento de nuestros deos y poder manejarlo a través de el dedo

Trackpoint: consiste en un pivote rojo ubicado entre las letras B,G,H diseñado para manejarlo con un deo.

TECLADO

Es el periférico de entrada que se utiliza para introducir datos a través de la pulsación de teclas. El teclado mas común es el QWERTY y esta inspirado en la posición de las teclas de una maquina de escribir.

PARTES DEL TECLADO

Teclado alfanumérico: son las letras y los números.

Numéricos: son los números

Teclas de posición: Mueven el cursor por documentos y ventanas

Teclas de propósito especial: realizan funciones especiales en el manejo del equipo

Teclas de función:para realizar alguna función, como darle volumen etc...

CONCEPTO DE PERIFERICO

Los periféricos son todos los dispositivos que se conectan a la caja. Cada periférico esta formado por dos partes:

--Elementos mecánicos: son dispositivos electromagnéticos (motores, electroimanes etc..)

--Elementos electrónicos: permiten interpretar ordenes del procesador para emitir y recibir datos.

CLASIFICACION DE PERIFERICOS

Periféricos de entrada: se utilizan para suministrar información. Lo mas comunes son el ratón y el teclado.

Periféricos de salida: se usan para suministrar información al usuario del equipo. Lo mas comunes son el monitor y la impresora.

Periféricos de entrada y salida: pueden actuar como periféricos de entrada y de salida. Dentro de este tipo de periféricos se contemplan dos tipos:

--Periférico de comunicaciones: utilizan el trafico de datos para comunicar equipos entre si, Ej: Módem y router

--Periféricos de almacenamiento:Emplean el trafico de datos para almacenar información. Ej: disco duro y unidad óptica
